Altair PSIM

Altair PSIM, 25 yılı aşkın süredir lider bir güç elektroniği ve motor sürücü simülasyon ve tasarım yazılımıdır. Sezgisel, kullanıcı dostu arayüzü ve güçlü simülasyon motoru ile Altair® PSIM™, kullanıcıların simülasyon ve tasarım ihtiyaçlarını karşılayan hepsi bir arada bir çözümdür.

PSIM hızlı güç dönüştürücü kaybı hesaplamalarını, motor sürücü verimliliği hesaplamalarını, EMI analizini ve analog/dijital kontrolü gerçekleştirebilir. PSIM ayrıca hızlı kontrol prototiplemesi için otomatik gömülü kod üretimi de sunar. Ayrıca, PSIM'in çeşitli Tasarım Paketleri ile kullanıcılar güç kaynaklarını, elektromanyetik parazit (EMI) filtrelerini ve motor sürücü sistemlerini hızlı ve kolay bir şekilde tasarlayabilirler.

PSIM ayrıca diğer Altair ürünleriyle (Activate, Embed, Flux, FluxMotor, MotionSolve) ve üçüncü taraf yazılımlarla sorunsuz bir şekilde entegre olur ve çoklu alan, çoklu fizik sistemler için entegre bir çözüm sunar.

Altair PSIM güç elektroniği yazılımı

Altair PSIM güç elektroniği ve sürüleri

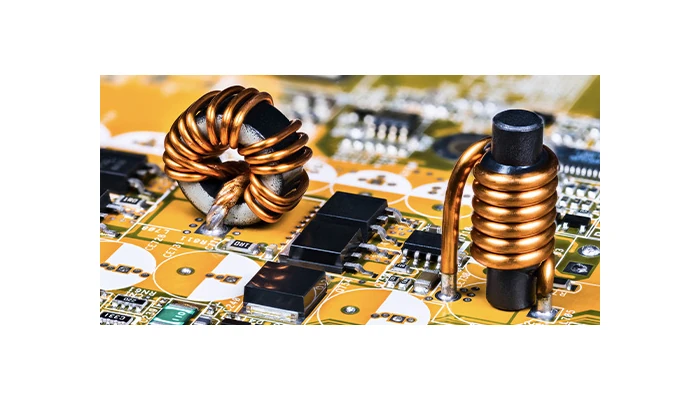

Güç Elektroniği ve Motor Sürücülerine Adanmıştır

PSIM, güç elektroniği ve motor sürücü uygulamaları için özel olarak tasarlanmıştır.

Altair PSIM üstün simülasyon gücü

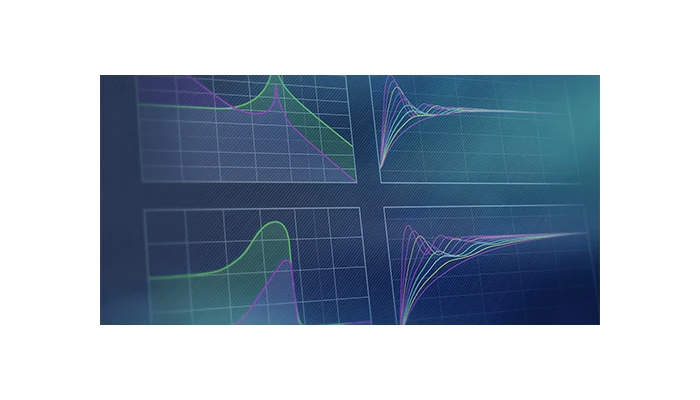

Üstün Simülasyon Yetenekleri

PSIM'in güvenilir yakınsama konusundaki benzersiz yeteneği, kullanıcıların simülasyonları gerçekleştirmek için daha fazla, simülasyonları düzeltmek için ise daha az zaman harcayabileceği anlamına gelir.

Altair PSIM sağlam tasarım araçları ve paketleri

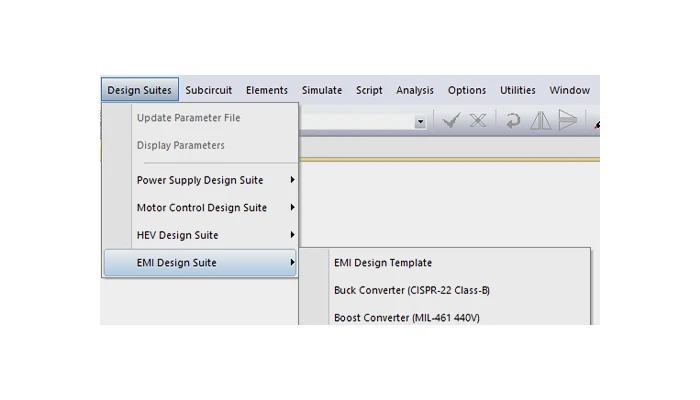

Sağlam Tasarım Araçları ve Paketleri

PSIM, hızlı tasarım çözümleri için güç kaynakları (rezonans LLC dönüştürücüler dahil), motor sürücüleri, EMI analizi ve filtre tasarımı ve HEV güç aktarma sistemleri için tasarım paketleri sağlar.

Altair PSIM üçüncü taraf yazılım bağlantıları

Üçüncü taraf Araçlarla Bağlantılar

MATLAB Simulink, Questa/ModelSim, LTspice ve herhangi bir FMI destekli yazılıma bağlanan ortak simülasyon özelliklerinden yararlanarak PSIM ile en sevdiğiniz tasarım ve simülasyon araçlarını kullanın.

Altair PSIM kolay soyutlama işlevleri

Kolay Soyutlama İşlevleri

PSIM, kullanıcıların belirli simülasyon hedeflerini karşılamak için simülasyonları optimize edebilmeleri için çeşitli model karmaşıklığı seviyeleri sağlar.

Altair PSIM geniş destek ve kaynak kütüphanesi

Geniş Destek ve Kaynak Kütüphanesi

Yüzlerce örnek ve video içeren PSIM'in kaynak kitaplığında, kullanıcıların PSIM'den en iyi şekilde yararlanmalarına yardımcı olan eğitimler ve isteğe bağlı web seminerleri bulunmaktadır.

Anahtar Simülasyonu
Akım ve gerilim dalga biçimlerindeki büyük türevler nedeniyle diğer araçlarda tipik olarak görülen yakınsama sorunları olmadan yüksek hızlı anahtarlamayı simüle edin.

Hızlı Güç Kaybı Simülasyonları
Anahtarlama cihazlarının (diyotlar, MOSFET, IGBT, SiC/GaN cihazları) anahtarlama ve iletim kayıplarının yanı sıra endüktörlerin çekirdek ve sargı kayıplarını simülasyon hızlarını yavaşlatmadan hesaplayın.

Gömülü Kod Üretimi
Kodunuzun kendi kendini başlatmasına izin verin ve tasarımların hızını artırmak, geliştirme maliyetlerini ve pazara sunma süresini azaltmak için bir PSIM kontrol şemasından yüksek kaliteli, tutarlı C kodu oluşturun.

Kolay Tasarım Doğrulama
PSIM, güç dönüştürücü tasarımlarının Tasarım Hata Türleri ve Etkileri Analizine (DFMEA) yardımcı olmak için Monte Carlo, Hassasiyet ve Hata Analizi dahil olmak üzere sezgisel tasarım doğrulama araçlarına sahiptir.

C-blok Yetenekleri
Özel C kodunu derleyici olmadan doğrudan c bloğuna girin. PSIM, yerleşik bir C yorumlayıcısı tarafından çalışma zamanında otomatik olarak yorumlanacak ve yürütülecektir.

SPICE Bağlantısı
SPICE yazılımına bağlanın ve PSIM ortamında parazitik etkileşimleri ve kapı sürücü devrelerini inceleyin. SPICE modelleri kütüphanesi, kullanıcıların belirli cihazları ayrıntılı olarak analiz etmelerini sağlar.

Altair PSIM güç elektroniği yazılımı uygulama alanları

UYGULAMA ALANLARI

Hızlı Güç Kaynağı Tasarımı
Güç kaynakları elektrikli dünyanın bel kemiğidir. Dönüştürücü gereksinimleri, yarı iletken cihazlardaki gelişmeler, manyetikler, topolojiler ve kontrol teknikleri dinamik, doğru ve amaca yönelik güç elektroniği simülasyon araçları gerektirir. PSIM, günümüzün güç kaynağı tasarımcılarının temel zorluklarını çözmektedir. PSIM, çoklu topolojileri ve dönüştürücü çalışma özelliklerini, anahtarlama hızını ve etkilerini, güç kaybını ve verimliliği, elektromanyetik girişim (EMI) filtresi tasarımını ve çalışmasını değerlendirebilir ve hepsi tek bir sezgisel, bağlantılı ortamda kontrol tasarımı ve uygulaması sağlayabilir.

Kapsamlı Motor Sürücü Sistem Analizi ve Tasarımı
Kullanıcılar motor sürücü tasarımı, simülasyonu ve analizi için sektörün en iyi araçlarına ihtiyaç duyarlar - bu nedenle PSIM, motor sürücü tasarım sürecini hızlandırmak ve basitleştirmek için her ekibin tercihidir.

PSIM, kullanıcıların motor sürücüleri alanında mühendislerin karşılaştığı en yaygın zorlukların üstesinden gelmelerine yardımcı olur:
- Motor performans değerlendirmesi
- Akım/hız/tork geri besleme döngülerinin kontrolör tasarımı (sensörlü veya sensörsüz kontrol, FOC/DTC) ve
- Güç dönüştürücü boyutlandırma ve tasarımı

İdeal Olmayan Cihaz ve EMI Simülasyonu
Kullanıcılar tasarım çalışmaları için her zaman gerçekçi bir anahtar geçişine ihtiyaç duymazlar. Ancak voltaj/akım aşımı, elektromanyetik parazit (EMI) ve diğer geçici etkileşimler, bitmiş bir ürün ile başarısızlıkla sonuçlanan bir prototip arasındaki fark olabilir.

Kullanıcılar anlamak için PSIM'in ideal olmayan anahtar modellerini kullanabilir:
- Gerilim/akım aşımı
- İletim EMI'si
- Kapı sürücü gereksinimleri
- Uzun kablo etkileşimleri
- Parazitik indüktörler ve kapasitörlerle diğer yüksek frekanslı etkileşimler
Çok sayıda küçük L ve C değerinin eklenmesi - yüksek frekanslı çınlama ile birlikte - sayısal kararsızlığa neden olabilir ve kullanıcılar PSIM gibi sağlam bir çözüm motoruna ihtiyaç duyar.

Çok Seviyeli Dönüştürücüler
Şebeke daha akıllı hale geldikçe ve yenilenebilir enerji kaynakları daha önemli bir rol oynadıkça modüler çok seviyeli dönüştürücüler (MMCs) daha önemli hale gelmektedir. Bunların simülasyonu, çeşitlilikleri nedeniyle güç elektroniği tasarımcıları için benzersiz zorluklar oluşturmaktadır. Basit çok seviyeli dönüştürücüler ve MMC'ler çok az sayıda anahtara sahip olabilirken, daha karmaşık sistemler yüzlerce anahtara sahip olabilir. Bu da ekiplerin kayıpları, verimliliği, kontrol edilebilirliği, harmonikleri ve diğer yerel dönüştürücülerle etkileşimleri dikkatle değerlendirmeleri gerektiği anlamına geliyor.
Dikkate alınması gereken bu kadar çok husus varken, ekipler her simülasyonun bitmesini bekleyerek zaman harcayamaz - PSIM ile kullanıcılar bunları verimli, doğru ve hızlı bir şekilde ele alabilir.

EV/HEV Güç Aktarma Sistemleri
Güç elektroniği ve motor sürücüleri, EV/HEV güç aktarma sistemlerinin kalbinde yer alır.
PSIM'in Tasarım Paketleri ile ekipler bir HEV güç aktarma sistemini kısa sürede kurabilir ve simüle etmeye başlayabilir. Bu, sistem mühendislerinin, donanım mühendislerinin ve kontrol mühendislerinin sistemin özelliklerini incelemelerine ve geliştirme sürecini hızlandırmalarına yardımcı olur.

Mikroşebeke ve Şebeke Bağlantılı Tasarım ve Simülasyon
İster akıllı şebeke, ister dağıtılmış üretim, ister katı hal transformatörleri veya mikro şebeke olarak adlandırın, çoklu güç dönüştürücüleri, üretim kaynakları, dağıtılmış yükler ve karmaşık kontrol şemalarından oluşan bu karmaşık sistemleri simüle etmek eskiden zordu. Artık öyle değil.

PSIM ile kullanıcılar, aşağıdakiler de dahil olmak üzere birçok uygulamayı kapsayan birlikte çalışan birden fazla dönüştürücü tasarlayabilirler:
- Fotovoltaik mikro şebekeler ve dağıtılmış ve çift yönlü enerji depolamalı şebekeye bağlı sistemler.
- Birçok farklı Yük Noktası (POL) dönüştürücüsüne güç sağlamak için çalışan PV ve bataryalı uydu güç sistemleri.
- Uçaklar, trenler ve otomobiller için çift yönlü enerji depolama ve POL dönüştürücülere sahip elektrikli aktarma organları.
