Altair® Flow Simulator

Entegre Termo-Akışkan Sistem Tasarımı

Altair Flow Simulator, CAD ortamına entegre bir şekilde çalışan, akışkan ve termal sistemler için çok disiplinli modelleme ve optimizasyon sağlayan bir 3D tasarım aracıdır.

Günümüzde sistem seviyesinde tasarım, karmaşık görev döngülerinin simülasyonunu gerçekleştirmesi beklenen mühendislik ekipleri için giderek daha kritik hale gelmektedir. Döner makineler, elektromobilite, rüzgar türbinleri, ısı eşanjörleri ve termal yönetimi içeren neredeyse tüm uygulamalarda sistem davranışını anlamak ve hızlı kavramsal modelleme yapmak için Flow Simulator gibi hızlı yazılım çözümlerine ihtiyaç duyulmaktadır.

Flow Simulator, başlangıçta GE Aviation tarafından uçak motorları için hızlı bir akış ağı simülatörü olarak geliştirilmiştir – kalkıştan inişe kadar tüm uçuş döngüsünün gerçek dünyadaki davranışını simüle etmek amacıyla tasarlanmıştır. Geliştirildiği günden bu yana, sağlık sektörü, lokomotifler ve yenilenebilir enerji gibi çeşitli karmaşık termal sistem uygulamalarında modellemeyi sadeleştirmek için başarıyla kullanılmaktadır.

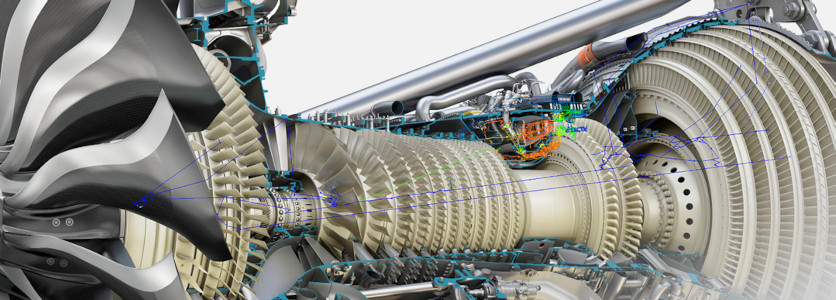

Altair Flow Simulator Yazılımı

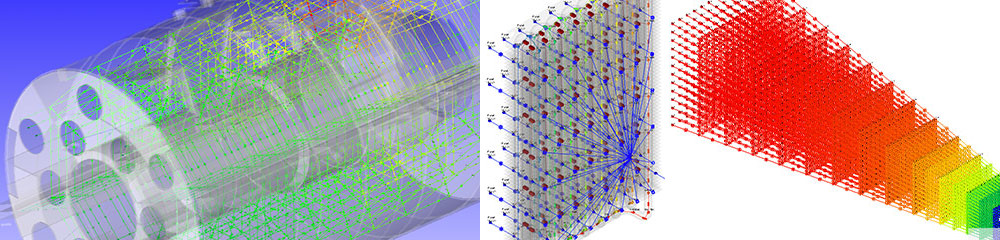

Tamamen birleştirilmiş akış ve termal ağ modellemesi

Basınç düşüşü ve ısı transferi özellikleri için kamuya açık geniş bir deneysel veri setinden yararlanan önceden yapılandırılmış elemanlar ve bileşenlerden oluşan genişletilmiş bir kütüphane, kararlı durum ve geçici analizler için termal ve ısı transferi çözücüsüne tamamen bağlanmıştır.

Turbomakine, Enerji ve Mobilite Uygulamaları

Flow Simulator; türbin motor sistemlerinin tasarımı ve optimizasyonu, enerji uygulamaları (örneğin santral borulama sistemleri ve elektrik jeneratörü soğutması), ayrıca mobilite uygulamalarında güç ve HVAC sistemlerinin termal yönetimi için kullanılabilir.

Optimizasyon Modülü

Monte Carlo, Optimal Latin Hypercube ve N-faktöriyel analiz yöntemleri ile 3D tasarım alanı hızlıca keşfedilebilir. Analitik model; akış konfigürasyonu, şekil, boyut ve termal özellikler gibi parametrelerle tanımlanarak maliyet-fayda açısından en uygun tasarıma ulaşmak hedeflenir.

Sezgisel Arayüz

Model kurulumu, çözüm, sonuç inceleme ve optimizasyon için modern bir arayüz. Üç boyutlu tasarım ortamı, kullanıcılara ağ modelini 3D CAD ile kaplama/entegre etme olanağı verirken, müşterinin fikri mülkiyet (IP) ve eleman formülasyonlarını sorunsuz bir şekilde entegre eder.

Kontrol Sistemi Modülü

Oransal-integral-türevsel (PID) kontrolörler, ileri besleme (feedforward) ve görev senaryoları, akış/ısı transferi modelleriyle entegre edilerek çevrim/görev analizleri sırasında simüle edilen makinenin çalışma performansını optimize etmek için kullanılabilir.

Kullanıcı Tanımlı Elemanlar

Kullanıcıların kendi fikri mülkiyetlerini (IP) ve özel eleman formülasyonlarını sisteme entegre edebilmesi mümkündür. Bu amaçla esnek Python ve Fortran diliyle desteklenen UDE (User-Defined Element) oluşturucu kullanılabilir. Ayrıca Flow Simulator, çok disiplinli analizler için harici yazılımlarla bağlantı kurulmasını sağlayan API’lerle de desteklenmektedir.

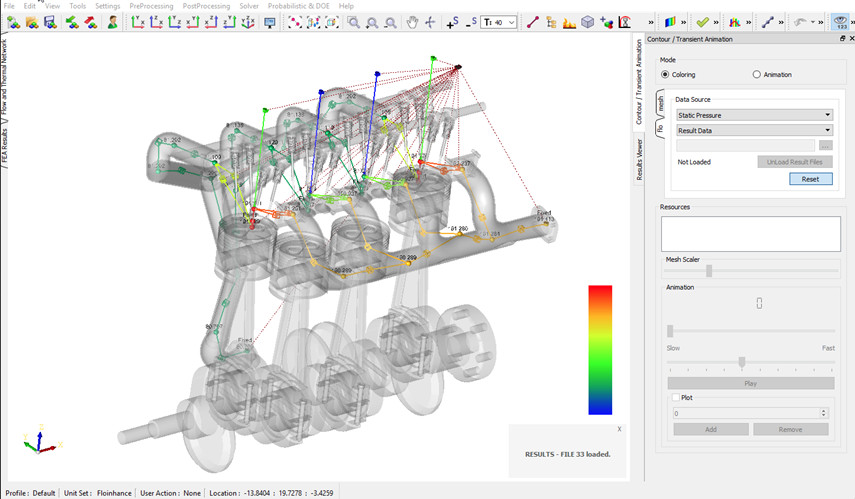

Altair Flow Simulator Arayüzü
