Altair SimSolid®

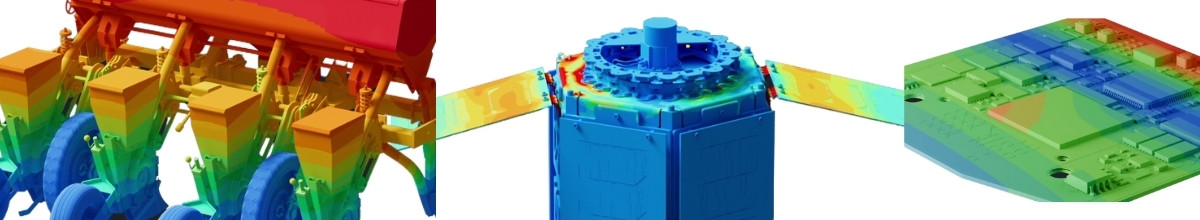

Altair SimSolid®, hızla gelişen tasarım süreci için özel olarak geliştirilmiş bir yapısal analiz yazılımıdır. Geleneksel sonlu elemanlar analizlerinde (FEA) en çok zaman alan ve uzmanlık gerektiren geometri sadeleştirme ve mesh atma işlemini ortadan kaldırarak doğrudan orijinal, basitleştirilmemiş CAD montajları üzerinde tüm detaylarıyla dakikalar içerisinde analizine imkan sağlamaktadır.

Birden fazla tasarım senaryosu gerçek yaşam koşulları altında hızlı bir şekilde simüle edilebilir. CAD gömülü simülasyon araçlarının aksine karmaşık geometrileri basitleştirmek gerekmemektedir.

Çözüm, standart bir bilgisayarda saniyelerle dakikalar arasında sürmektedir ve bu birden fazla tasarım senaryosu arasında hızlı ve doğru bir şekilde karşılaştırma yapmaya imkan sağlar.

Geleneksel sonlu elemanlar analizleriyle pratik olmayan karmaşık parçaları veya büyük montajları analiz etmek üzere tasarlanan SimSolid, hem boşluklara hem de üst üste binen parçalara sahip geometrileri de çözebilmektedir.


Altair SimSolid Uygulama örnekleri

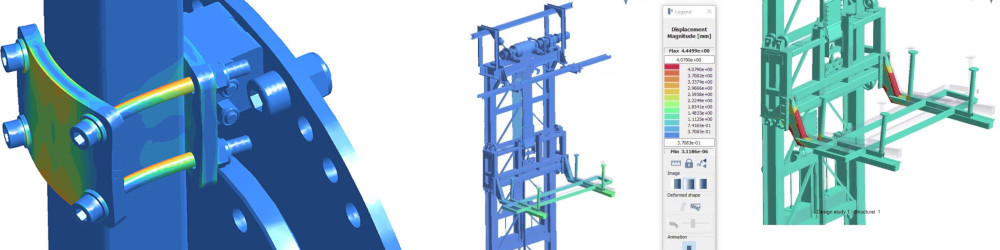

Desteklenen analiz tipleri :

- Linear statik
- Modal (ön gerilmeli)
- Nonlinear statik ( malzeme & geometri)
- Linear burkulma
- Yorulma (SN - EN, Sıralı (Sequential), Punta ve dikiş kaynağı ve Rastgele (Random) )
- Termal (Zamana bağlı)
- Termal Gerilme (Zamana bağlı)
- Termo mekanik
- Lineer Dinamik (time, frequency, random response)
- Inertia relief
- Birbirine bağlı yapısal analiz
- Çoklu yük senaryolu yapısal analiz
- Gıcırtı & Tıkırtı (Squeak & Rattle)

Desteklenen Bağlantı ve Sınır Koşullar:

Montaj bağlantıları :
- Akıllı (smart) otomatik bağlantılar
- Temas (contact) (bonded, sliding, separating with friction)
- Civata, punta, lazer , dikiş kaynağı

Yükler ve sınır koşulları:
- Mesnet, kayma kısıtlaması, menteşe kısıtlaması, zorlanmış yer değiştirme, kuvvet, basınç, yer çekimi, termal, inertia relief, civata ön gerilme, dinamik yükler, hidrostatik yükler, yatak yükleri

Sonuçları Görüntüleme & Raporlama :

- Yerdeğiştirme, gerilim, gerinim (contour)
- Deforme şekil animasyonu
- Max & Min etiketleme
- Nokta sonuç bastırma
- XY eğri bastırma
- Reaksiyon ve temas (contact) kuvvvetleri
- Cıvata ve somun kuvvetleri
- Punto kaynağı kuvvetleri
- Frekanslar ve mod şekilleri
- Modal katılım faktörleri
- Güvenlik faktörleri
- Yorulma geçmişi (Fatigue history)
- Bağıl yer değiştirme

CAD ve PDM Desteği:

- CATIA, NX, Creo, SolidWorks, Inventor, Onshape, Fusion 360, STEP, ACIS, Parasolid, JT, STL, ECAD, CGR
- Teamcenter desteği

Malzeme Özellikleri

- İzotropik
- Elastoplastik
- Rijit
- Akışkan yapılar
- Ortotropik
- SN/EN eğrileri

Raporlama :

- Parça görünürlüğü, sonuçlar, altyazılar ve pozisyon bilgisinin yer aldığı kayıtlar
- Model ve sonuçlara senkronize göz atma
- Sonuçları tam çözünürlükte resim dosyası olarak dışarı aktarma


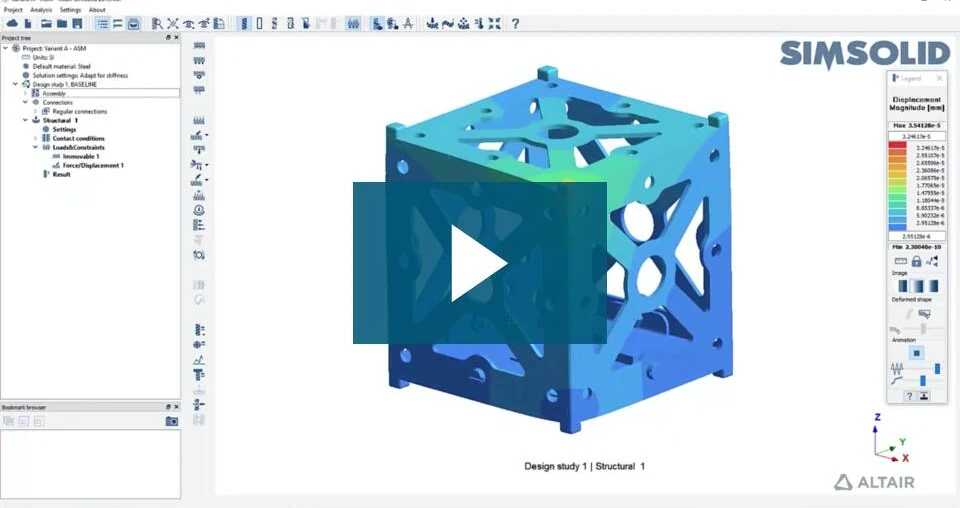

Tasarım Hızında Simülasyon

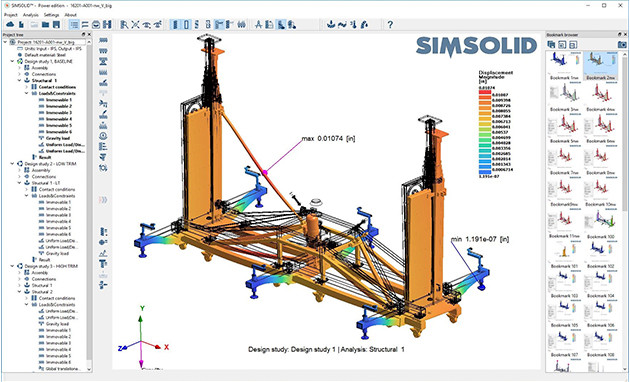

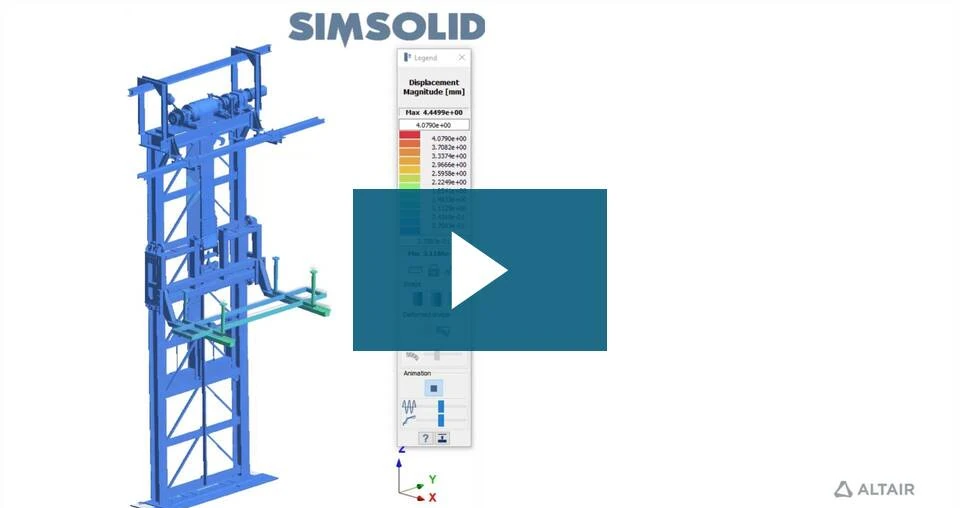

Yükleme Simülasyonu

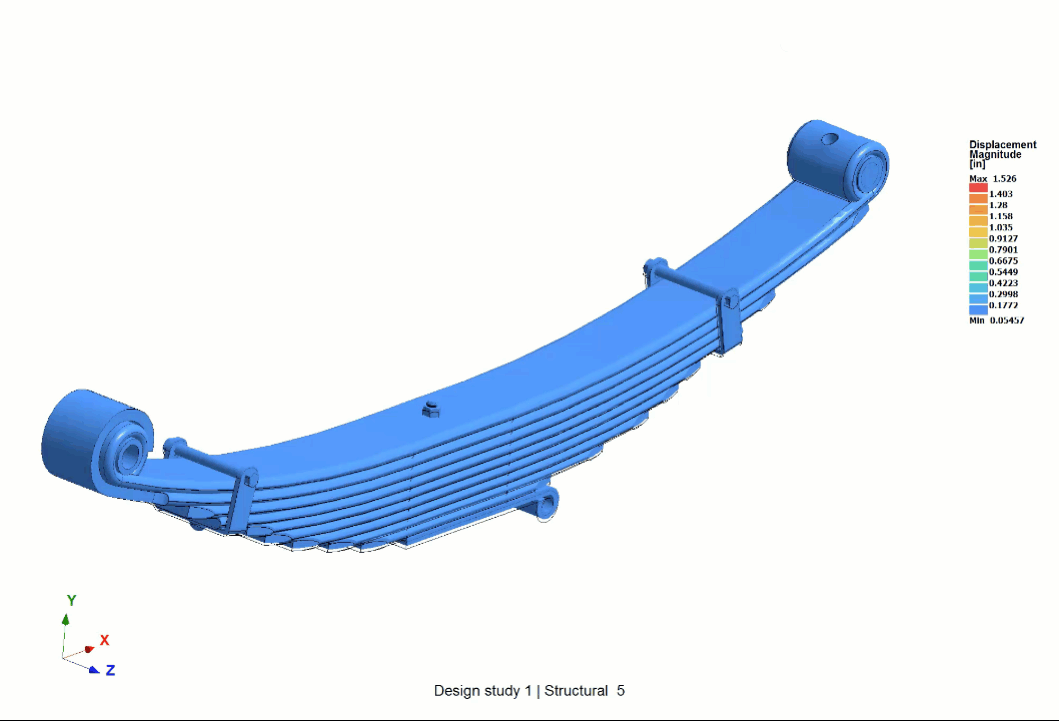

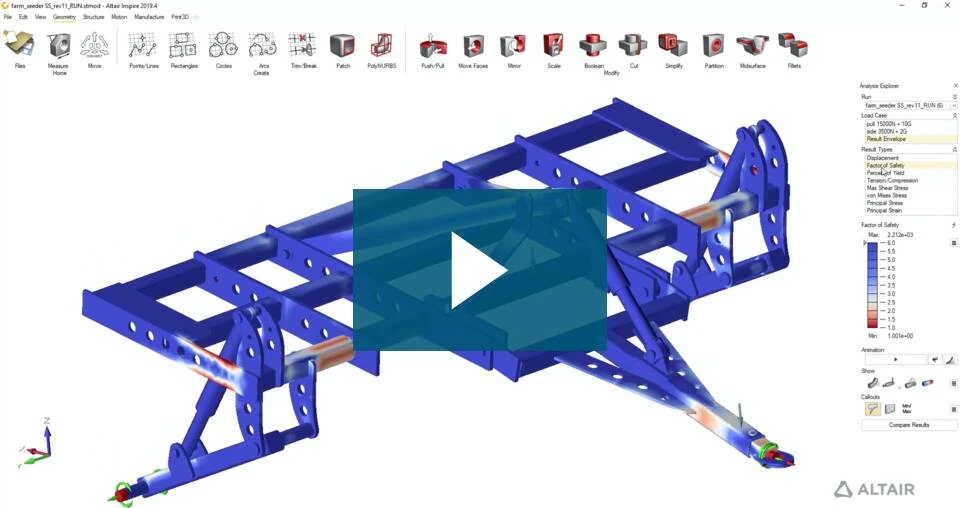

Altair® Inspire™ ile Entegrasyon
